Skonfiguruj swój RMC-basic
Precyzyjny miernik długości węża hydraulicznego i przemysłowego - odmierza zadaną długość (nie ma funkcji cięcia).
Miernik długości węża RMC - precyzyjny pomiar bez reklamacji
RMC to precyzyjny miernik długości węża hydraulicznego i przemysłowego - odmierza zadaną długość. RMC tylko mierzy: nie ma funkcji cięcia, wąż odcina się osobną przecinarką. Wąż przechodzi przez rolki pomiarowe, licznik cyfrowy LED wskazuje aktualną długość w metrach (lub calach - przełączane), a pokrętło docisku reguluje przyleganie rolek do węża niezależnie od jego średnicy.
Dostępny w dwóch wersjach: RMC-basic - samo urządzenie do montażu na blacie warsztatowym lub przenośnego użytku - oraz RMC-plus z gotowym stojakiem ze stali ocynkowanej. Zakres średnic Ø6-Ø32 mm pokrywa standardowe węże 1SN/2SN, R1AT/R2AT i PTFE. Dokładność ± 0,5% oznacza, że odcinek 10,00 m wyjdzie z tolerancją ±5 cm - koniec z reklamacjami długości.
Co decyduje o precyzji RMC
Sześć cech, które robią różnicę między ręcznym pomiarem taśmą, a powtarzalnym odmierzaniem długości każdego kawałka węża.
Licznik cyfrowy LED
Wyświetlacz LED z dużymi cyframi czytelnymi z 2 m. Odczyt w metrach lub calach, funkcja zerowania jednym przyciskiem.
Dokładność ± 0,5%
Klasa pomiarowa dla warsztatów komercyjnych. Odcinek 10 m z tolerancją ±5 cm - zgodne ze standardami branżowymi.
Pokrętło regulacji docisku
Niezależna regulacja docisku rolek pod różne średnice węży - od cienkich PTFE Ø6 do grubych 2SN Ø32 mm.
Prowadnice wlotu i wylotu
Stabilizują tor węża przy wprowadzaniu, eliminują poślizg i rozkalibrowanie pomiaru przy szybkim podawaniu.
Pomiar w metrach i calach
Przełącznik na panelu zmienia jednostkę - m (dokładność 0,01) lub in (0,1). Przydatne dla klientów ze standardem SAE - bez przeliczania w głowie.
Klasa IP54 - odporność warsztatowa
Obudowa odporna na olej hydrauliczny, smary, środki czystości i mechaniczne uderzenia. Pracuje tam, gdzie zwykła elektronika by padła.
Dla kogo jest miernik RMC
Warsztaty obsługujące węże hydrauliczne na zamówienie - RMC stoi w linii z zakuwarką. Wąż schodzi z rozwijaka (np. RHR), przechodzi przez licznik, jest odmierzany na zadaną długość (odcięcie wykonuje osobna przecinarka). Trzy stanowiska, jeden operator - bez stresu o pomiar taśmą.
Dystrybutorzy węży hydraulicznych używają RMC-plus na ladzie sprzedażowej: klient prosi "daj mi 8 metrów DN10", operator przepuszcza wąż przez licznik, odcina go przecinarką, wystawia paragon - całość zajmuje 90 sekund. Ekipy mobilne i serwisy maszyn wybierają RMC-basic - montaż na blacie w busie, pomiar w terenie, zasilanie z gniazda 12V przez przetwornicę.
Linie produkcyjne OEM (producenci maszyn rolniczych, leśnych, budowlanych) integrują RMC z własnym stanowiskiem montażu hydrauliki - powtarzalność długości węży na kolejnych egzemplarzach maszyny eliminuje błędy podczas instalacji.
Konstrukcja i materiały
Obudowa wykonana z stalowego korpusu malowanego proszkowo - odporna na olej hydrauliczny, smary, środki czystości i mechaniczne uderzenia warsztatowe (klasa IP54). Rolki pomiarowe z poliuretanowej okładziny antypoślizgowej (Shore A 85) - utrzymują kontakt z wężem niezależnie od jego powłoki zewnętrznej (gumowa, termoplastyczna, stalowa siatka).
Pomiar realizowany przez enkoder inkrementalny sprzężony z osią rolki - rozdzielczość 1 mm (odczyt zaokrąglany do 0,01 m na wyświetlaczu). Wyświetlacz LED 7-segmentowy, jasność dostrojona pod warunki warsztatowe (czytelny zarówno przy oświetleniu hali, jak i pod światło zewnętrzne).
W wersji RMC-plus stojak to spawana rama ze stali ocynkowanej (cynkowanie ogniowe) z czterema regulowanymi stopkami antypoślizgowymi. Wysokość urządzenia po zamontowaniu na stojaku: 110 cm - wąż przechodzi przez licznik na wysokości pasa operatora, bez schylania.
Basic czy plus - która wersja dla Ciebie

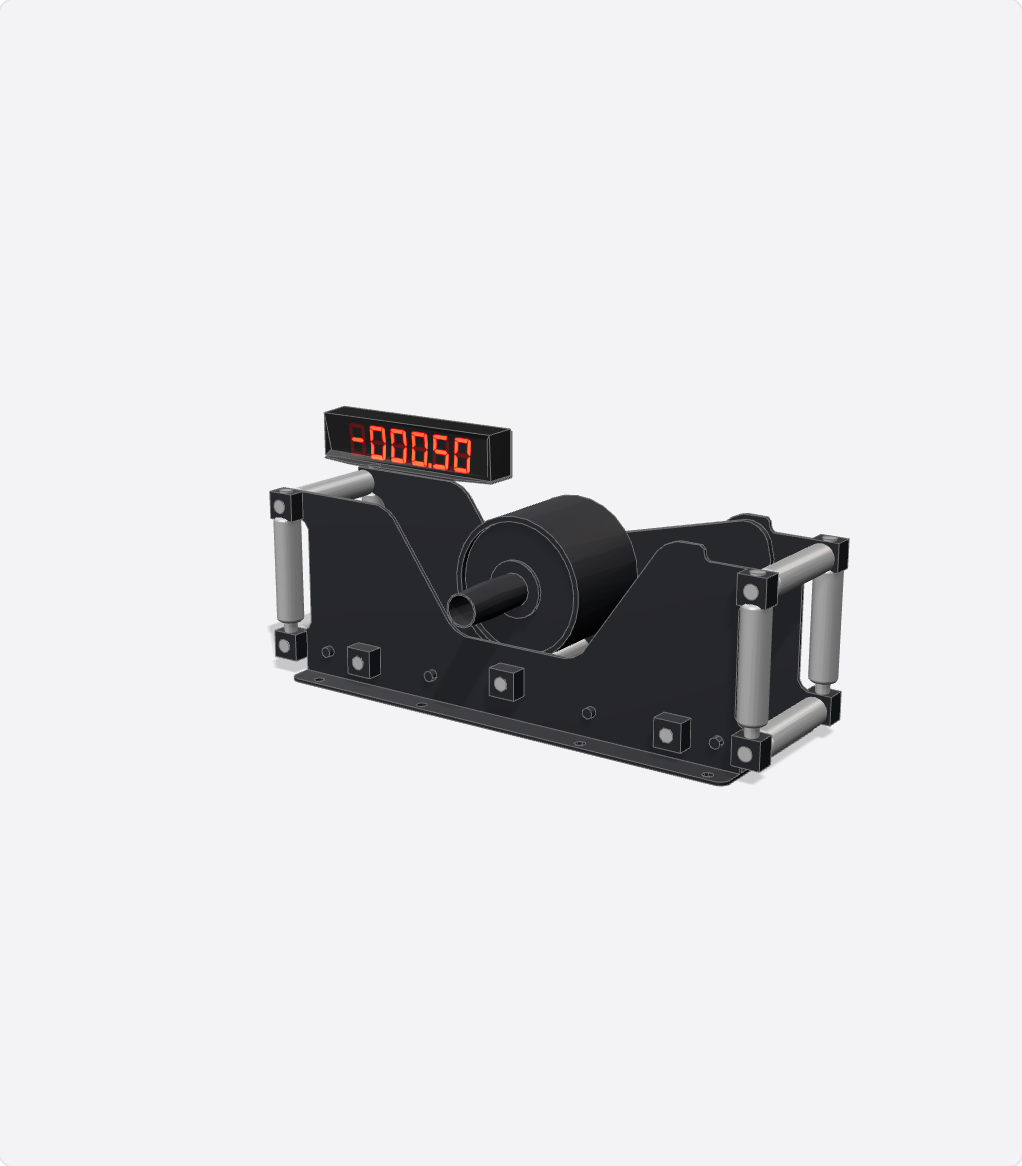

RMC-basic to samo urządzenie - montujesz na własnym blacie warsztatowym (4 śruby M8, otwory w stopie obudowy) lub używasz mobilnie, kładąc na dowolnej powierzchni roboczej. Dobre dla warsztatów, które mają już zorganizowane stanowisko i potrzebują dodać do niego licznik, oraz dla ekip mobilnych pracujących z busa.
RMC-plus to gotowe stanowisko - urządzenie zamontowane fabrycznie na stojaku z regulowanymi stopkami. Wysokość robocza 110 cm, waga całkowita 24 kg, stabilne na każdej posadzce. Wybór dla warsztatów otwierających nowe stanowisko do obsługi węży, dystrybutorów stawiających ladę pomiarową i biur OEM kupujących stanowiska seryjnie.
Cenowo wersja plus to ok. + 25% względem basic - w przeliczeniu na koszt równoważnego stojaka warsztatowego wykonanego na zamówienie różnica zwraca się po pierwszej dostawie (nie tracisz dnia na zorganizowanie własnego oprzyrządowania).
Dlaczego RMC - vs taśma miernicza i vs tani import
Pomiar węża hydraulicznego taśmą mierniczą na podłodze to standardowa praktyka, ale obarczona błędem: wąż się skręca, taśma się zsuwa, operator zaokrągla w pamięci. Wynik: odcinki o tolerancji ±10-20 cm, reklamacje długości, marnotrawstwo węża (skrawki krótkich kawałków lądują w koszu). RMC eliminuje to w 8 sekund na pomiar - przy 50 pomiarach dziennie oszczędza 30 minut pracy i kilka metrów węża miesięcznie.
Drugi częsty dylemat - tani import (200-500 €). Problem importowanych liczników: niedostosowane do węży hydraulicznych (rolki ślizgają się na powłoce gumowej), słaba odporność na olej, brak serwisu w PL. RMC projektowany jest pod konkretną aplikację (DN6-DN32, węże hydrauliczne i przemysłowe), serwisowany w Polsce, z polską dokumentacją.
Trzeci argument: autonomiczność stanowiska. RMC nie wymaga integracji z PLC, zakuwarką ani specjalistycznym oprogramowaniem - wpinasz w gniazdo 230 V, zerujesz, mierzysz. Działa z dowolną zakuwarką w warsztacie, niezależnie od producenta, więc rozbudowa warsztatu o RMC nie blokuje przyszłych zmian po stronie hardware'u zakuwarki.
Dokładność, kompatybilność, kalibracja
Dokładność ± 0,5% to klasa pomiarowa dla profesjonalnych warsztatów obsługujących węże hydrauliczne - branżowy standard tolerancji to ±1% długości, więc RMC ma 2× zapas. Praktycznie oznacza to: pomiar 1 m = ±5 mm, pomiar 10 m = ±50 mm, pomiar 50 m = ±250 mm. Dla odmierzania długości węży na warsztatowych zamówieniach to w zupełności wystarczy - żaden klient nie reklamuje odcinka różniącego się od zamówionego o 5 cm.
Zakres obsługiwanych średnic to Ø6 mm do Ø32 mm średnicy zewnętrznej. Kompatybilne typy węży: 1SN, 2SN, 4SP, 4SH (norma EN 853/856 - węże hydrauliczne z oplotem stalowym), R1AT, R2AT (SAE J517), PTFE z oplotem oraz węże termoplastyczne (zgodnie z EN 855). W praktyce: wszystkie standardowe węże spotykane w hydraulice maszynowej, rolniczej i przemysłowej.
Kalibracja: licznik wychodzi z fabryki skalibrowany; zalecane sprawdzenie raz w roku przeciągnięciem znanego wzorca długości (np. taśma stalowa 5 m z atestem). W przypadku odchyłki - regulacja przez serwis Ratebo lub samodzielnie wg instrukcji (procedura zajmuje ~10 minut).
Najczęstsze pytania
Taśma daje tolerancję ±10-20 cm i zajmuje 45 sekund pomiaru węża 10 m (wąż się skręca, taśma się zsuwa). RMC mierzy w 8 sekund z dokładnością ±0,5% (czyli ±5 cm dla 10 m). Przy 50 pomiarach dziennie oszczędza 30 minut pracy operatora i kilka metrów węża miesięcznie z tytułu krótkich odpadów.
± 0,5% mierzonej długości - klasa profesjonalna spotykana w warsztatowych miernikach długości węży hydraulicznych. Praktycznie: 1 m = ±5 mm, 10 m = ±50 mm, 50 m = ±250 mm. Branżowy standard tolerancji długości odcinków węży to ±1%, więc RMC ma 2× zapas dokładności.
Zakres średnic Ø6-Ø32 mm (zewnętrznej). Typy: 1SN/2SN/4SP/4SH (EN 853/856 - węże z oplotem stalowym), R1AT/R2AT (SAE J517), PTFE z oplotem, węże termoplastyczne (EN 855). Czyli: wszystkie standardowe węże spotykane w hydraulice maszynowej, rolniczej i przemysłowej. Powłoki gumowe, termoplastyczne i stalowa siatka - wszystkie obsługiwane przez antypoślizgowe rolki pomiarowe.
Tak - przełącznik na panelu zmienia jednostkę odczytu między metrami (m, dokładność 0,01) a calami (in, dokładność 0,1). Przydatne dla warsztatów obsługujących klientów ze standardem amerykańskim/brytyjskim (SAE) - bez konieczności ręcznego przeliczania.
Tak - można kupić sam stojak jako akcesorium, np. gdy zaczynasz od RMC-basic i chcesz później przekształcić go w wersję plus. Stojak waży 14 kg, wymiary 60×50×85 cm, dostarczany do samodzielnego montażu (4 śruby M10, instrukcja PDF w zestawie).
Wychodzi z fabryki skalibrowany. Zalecane sprawdzenie raz w roku - przeciągasz przez licznik znany wzorzec długości (np. taśma stalowa 5 m z atestem) i porównujesz z odczytem. W razie odchyłki regulacja zajmuje ~10 minut wg instrukcji; alternatywnie wysyłka do serwisu Ratebo (kalibracja gratis w okresie gwarancji).
230 V AC, pobór ~5 W (LED + elektronika). Dla ekip mobilnych pracujących z busa zalecamy przetwornicę 12→230 V o mocy minimum 100 W (dostępne za ~100 zł). Wersja akumulatorowa (battery-pack 12V) w planach na kolejną iterację.
Nie - RMC pracuje autonomicznie. Wpinasz w gniazdo 230 V, zerujesz przyciskiem, mierzysz. Bez sygnału z zakuwarki, bez PLC, bez specjalnego oprogramowania. Działa z każdą zakuwarką w warsztacie, niezależnie od producenta, oraz z własnymi stanowiskami montażowymi.
